| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 界面語言 | 中文,英文 | 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 |
| 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

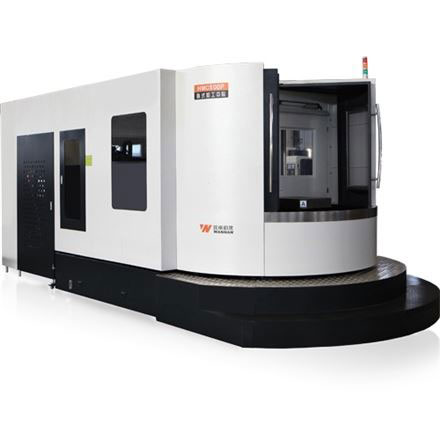

臥式加工中心HMC1000P可用于航天航空，汽車、內燃機、家電、通用機械的精密加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、三維曲面等多工序加工，具有在一次裝夾中完成箱體孔系和平面加工的良好性能，適用于箱體孔的調頭鏜孔加工。
HMC1000P臥式加工中心機床工作臺臺面標配中心套，安裝簡單，調整方便，意義上解決了機床回轉中心與工裝夾具回轉中心完全重合的難點，為客戶提高了裝夾效率及裝夾精度。機床主軸的環噴噴嘴位置進行了優化設計，分別放在主軸的左，右兩側，解決了原有機床殘留切削液在換刀時污染刀具刀柄的問題。
| HMC1000P臥式加工中心主要規格參數/Main Specification | |||||||||
| 項目 | Item | 名稱 | Name | 單位/Unit | 參數/Parameters | ||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 1000×1000 | ||||
| 工作臺大承載重量 | Max. load bearing of worktable | Kg | 1500 | ||||||
| 工作臺數量 | Number of worktable | 2 | |||||||
| 臺面形式 | Clamping way of workpiece | mm | 24×M16 螺紋孔 | ||||||
| 主軸中心線到工作臺面距離 | Distance from spindle center to worktable surface | mm | 0～1000 | ||||||
| 工作臺中心到主軸端面距離 | Distance from worktable center to spindle nose | mm | 200～1200 | ||||||
| 工件回轉直徑 | Rotary diameter of workpiece | mm | φ1200 | ||||||
| 工作臺分度 | Scale division of worktable | 1°×360或0.001° | |||||||
| 交換臺結構型式 | Exchanging worktable structure | 回轉式 turn type | |||||||
| 工作臺交換時間 | Exchanging time for worktable | s | 58 | ||||||
| 三軸 | Axis | 左右行程（X軸） | X axis travel | mm | 1600 | ||||
| 前后行程（Y軸） | Y axis travel | mm | 1000 | ||||||
| 上下行程（Z軸） | Z axis travel | mm | 1000 | ||||||
| 快速移動距離（X/Y/Z） | Rapid feed speed(X/Y/Z) | m/mim | 24/24/24 | ||||||
| B軸快移速度 | Rapid feed speed for B axis | m/mim | 10 | ||||||
| 主軸 | Spindle | 主軸功率（基本配置） | Spindle power | kw | 18.5/22 | ||||
| 高轉速（基本配置） | Max.spindle speed | rpm | 6000 | ||||||
| 主軸孔錐度 | Spindle hole taper | BT50 | |||||||
| 主軸內徑 | Spindle inner diameter | mm | 100 | ||||||
| 定位精度（**標準） | Positioning accuracy(National standard) | 定位精度（X、Y、Z） | Positioning accuracy(X/Y/Z) | mm | 0.012(全程) | ||||
| 重復定位精度（X、Y、Z） | Re-positioning accuracy(X/Y/Z) | mm | 0.008(全程) | ||||||
| B軸分度精度 | B aixs division accuracy | 12″ | |||||||
| B軸重復分度精度 | B aixs re-division accuracy | 6″ | |||||||
| 刀庫 | Tool Magazine | 刀庫容量 | Tool magazine capacity | T | 24 | ||||
| 刀具選刀方式 | Tool selection way | 雙向任意式/Two-way arbitrary | |||||||
| 換刀時間 | Tool change time | s | 4.5 | ||||||
| 外形尺寸 | Machine dimension | ||||||||
| 長×寬×高 | L×W×H | mm | 7400×4800×3250 | ||||||
| 機床重量 | Machine weight | 機床重量（約） | Machine weight | kg | 21000 | ||||
