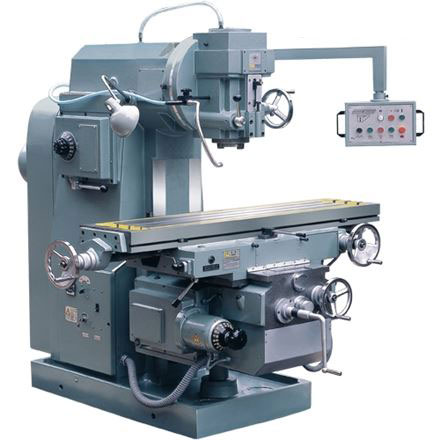

立式升降臺銑床X5036
來源：admin 發布時間：2022-08-26 15:20:15
導讀：品牌新諾精工/SION產地國產布局形式立式機床大小中型控制形式其他自動化程度其他軸數三軸數控系統無界面語言中文,英文,日語,德語,韓語,其他語言加工材質硬金屬,軟金屬,合金,塑料,
| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 布局形式 | 立式 | 機床大小 | 中型 |
| 控制形式 | 其他 | 自動化程度 | 其他 |
| 軸數 | 三軸 | 數控系統 | 無 |
| 界面語言 | 中文,英文,日語,德語,韓語,其他語言 | 加工材質 | 硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他 |
| 加工用途 | 銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
X5036立式升降臺銑床適用于航空航天，汽車零件，機械加工及模具制造領域，它把銑削、鏜削、鉆削、攻螺紋和切削螺紋等功能集中在一臺設備上，使其具有多種工藝手段。機床具有足夠的的功率和很廣的變速范圍；主運動和進給運動均采用齒輪傳動；用刻度盤來選擇主軸的轉速和進給量，調節方便；能夠充分發揮刀具效能，并能采用硬質合金刀具進行高速銑削，提高率。
| X5036立式升降臺銑床主要規格參數/Main Specification | |||||||||
| 項目 | Item | 名稱 | Name | 單位/Unit | 參數/Parameters | ||||
| 工作臺 | Worktable | 工作臺面積 | Worktable size | mm | 360×1600 | ||||
| T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 3×18×80 | ||||||
| 工作臺大承載重量 | Max. load bearing of worktable | kg | 500 | ||||||
| 工作臺行程：縱向（手動/機動）X | Longitudinal travel (Manual/Power)X | mm | 1020/1000 | ||||||
| 橫向（手動/機動）Y | Cross travel (Manual/Power)Y | mm | 300/280 | ||||||
| 垂向（手動/機動）Z | Vertical travl (Manual/Power)Z | mm | 410/400 | ||||||
| 主軸系統規格 | Spindle | 立銑頭大回轉角度 | Max.rotary angle of vertical milling head | ±45° | |||||
| 刀桿直徑 | Arbor diameter | mm | φ32,φ40 | ||||||
| 主軸中心到床身垂直導軌面距離 | Distance from spindle center to vertical guide way | mm | 380 | ||||||
| 工作臺中心至主導軌面距離 | Distance from worktable center to vertical guide way | mm | 235-535 | ||||||
| 主軸端面至工作臺距離 | Distance from spindle nose to worktable surface | mm | 60-460 | ||||||
| 主軸孔錐度 | Spindle hole taper | 7:24 NO:50 | |||||||
| 主軸套筒行程 | Spindle quill travel | mm | 75 | ||||||
| 主軸轉速級數 | Spindle speed steps | steps | 18 | ||||||
| 主軸變速范圍 | Spindle speed rangle | r/min | 30-1500 | ||||||
| 進給系統 | Feed | 工作臺進給級數 | Feed speed steps | steps | 18 | ||||
| 工作臺機動進給范圍：縱向X | Feed speed range:Longitudinal X | mm/min | 15-750 | ||||||
| 橫向Y | Cross Y | mm/min | 15-750 | ||||||
| 垂向Z | Vertical Z | mm/min | 5.7-280 | ||||||
| 工作臺快速進給量：縱向X | Rapid feed speed range:Longitudinal X | mm/min | 2250 | ||||||
| 橫向Y | Cross Y | mm/min | 2250 | ||||||
| 垂向Z | Vertical Z | mm/min | 844 | ||||||
| 主電機功率 | Main motor power | kw | 7.5 | ||||||
| 進給電機功率 | Feed motor power | kw | 1.5 | ||||||
| 機床外形尺寸 | Machine dimension | 機床外形尺寸 | Machine dimension | mm | 2307/2067/2096 | ||||
| 包裝箱尺寸 | Package dimension | 包裝箱尺寸 | Package dimension | mm | 2200/1770/2270 | ||||
| 機床重量（約） | Machine weight | 機床重量（約） | Machine weight | kg | 3370 | ||||
| 電壓/頻率 | Voltage/Frequency | 電壓/頻率 | Voltage/Frequency | V/Hz | 380/50 | ||||
