數控加工中心是一種可以自動化加工的全自動機床，具有加工效率高，切削力度強和高精度等特點。具有自動換刀功能，可以通過工件的一次裝夾來完成多道工序的加工。在靈活性方面，數控加工中心能加工各種形狀復雜的零件，零件加工的適應性是非常強大的。本文主要講述的是關于數控加工中心加工蓋板零件的加工工藝。

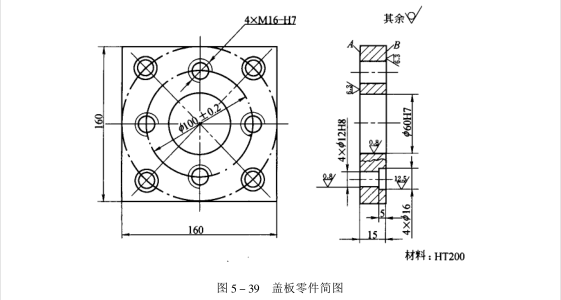

蓋板加工需要進行銑平面、鉆孔、擴孔、鏜孔、鉸孔及攻螺紋等工步，蓋板零件如下圖所示：

1、零件工藝分析

蓋板的材料是鑄鐵，毛坯是鑄件。蓋板需要加工的內容為平面、孔和螺紋都集中在A、B面上，邊上的四個側面不需要加工，的精度要達到IT7級。那我們可以以A面作為定位基準，并在前道工序中先加工好，選擇B面及位于B面上的作部孔在加工中心上加工。

2、選擇加工中心

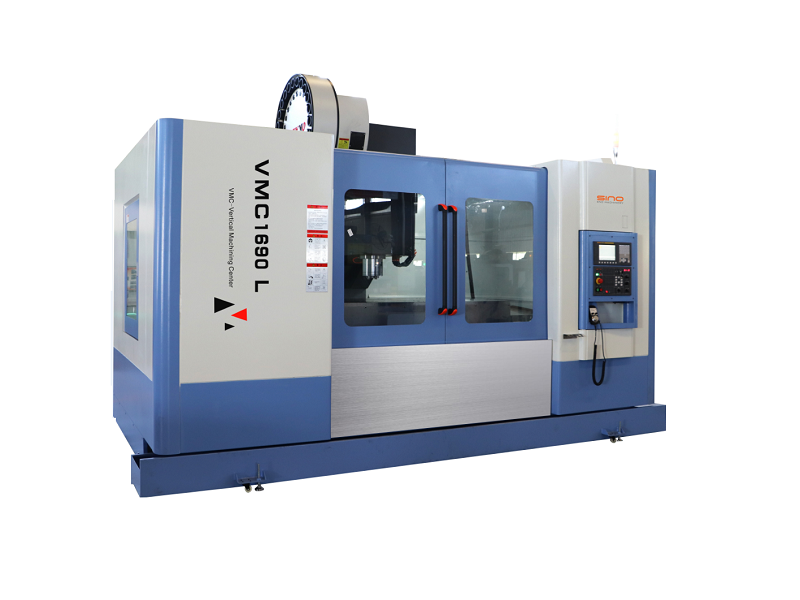

由于B面上的全部孔，只需單工位加工就可以完成，所以可以選擇立式加工中心。零件的加工內容有粗銑、精銑、粗鏜、半精鏜、精鏜、鉆、擴、锪、鉸及攻螺紋等工步，所需要刀具不超過 20把，故選用依速力ESLY-850型數控加工中心即可滿足上述要求。

該機床X軸行程為800，Y軸行程為500，Z 軸行程為 500，工作臺尺寸為1000×500，主軸端面至工作臺臺面距離為 110-610mm，定位精度和重復定位精度0.01mm，刀庫容量為24 把，工件一次裝夾后可自動完成上述內容加工。

3、設計工藝

（1）選擇加工方法

B面可以采用粗銑_精銑：Φ60H7孔尺寸精度要求為IT7,粗糙度為Ra0.8um，已鑄出毛坯孔，所以可以粗鏜 + 半精鏜 + 精鏜：Φ12H8孔尺寸精度要求為IT8級，粗糙度為Ra0.8um，為了預防鉆偏的情況，我們可以進行鉆中心孔—鉆孔—擴孔—鉸孔：Φ16孔在Φ12孔基礎上锪至尺寸就可以了；螺紋孔在M6和M20之間，那我們可以先鉆底孔然后再攻螺紋。

（2）確定加工順序

為了減少換刀的次數和根據先粗后精、先面后孔的原則，加工路線為：粗、精銑B面—粗、半精、精鏜Φ60H7—鉆各光孔和螺紋孔的中心孔—鉆，擴4×Φ2H8孔—锪4×Φ16孔-絞4×Φ12H8孔-M16螺孔鉆底孔、倒角和攻螺紋，如表5-11

（3）如何裝夾和選擇夾具

根據蓋板形狀簡單、尺寸小、四面光整的特點，我們可以選擇臺鉗，以蓋板底面 A和兩個側面定位，鉗口可以從側面夾緊。

（4）刀具的選擇

從加工的內容上看，需要用到的刀具有銑刀、鏜刀、中心鉆、麻花鉆、鉸刀、立銑刀（锪 Φ16 孔）及絲錐等，規格則需要根據加工尺寸選擇。

（5）確定進給路線

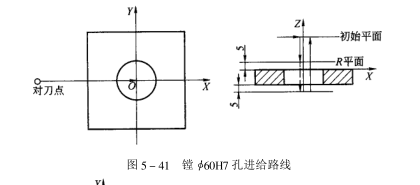

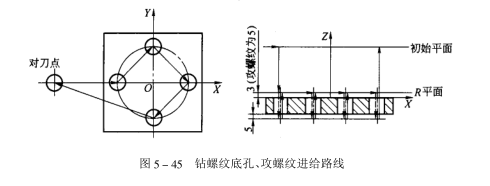

B面的粗、精銑削加工進給路線根據銑刀直徑確定，沿X方向兩次進給（見圖5-40）。由于孔的位置對精度的要求在機床的定位精度能保證的范圍內，所以所有孔加工進給路線都按短路線確定，圖5-41圖5-45所示的即為各孔加工的進給路線。

（6）切削用量的選擇

根據表格5-11確定切削遭度和進給量，然后計算出機床主軸輕速度機床進給速度。
